Один вузол замість п’яти деталей
Підібрати підшипник – одна задача. Знайти під нього корпус із правильною посадкою – інша. Узгодити ущільнення, вибрати мастило, перевірити сумісність при монтажі – ще три. Корпусний вузол існує саме для того, щоб усього цього не робити.
Підшипник, корпус, ущільнення і мастило вже всередині – підібрані і узгоджені виробником. Дістали з коробки, поставили на раму, закрутили болти. Саме тому корпусні підшипникові вузли давно стали першим вибором у конвеєрних системах, агропромисловому обладнанні та вентиляторних установках – там, де цінують час і передбачуваність результату.

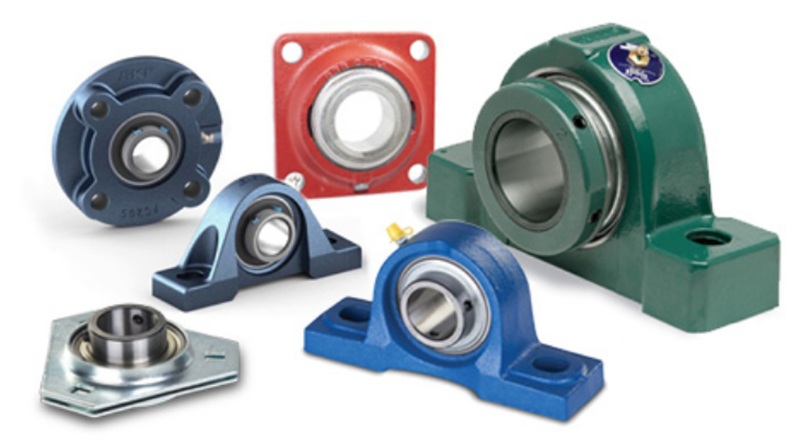

Що таке корпусний підшипниковий вузол
Корпусний вузол – це самовстановлювальний підшипник у литому корпусі з готовими отворами під кріплення. Усі компоненти підібрані і зібрані виробником:
- самовстановлювальний кульковий підшипник серії UC
- литий корпус із кріпильними отворами
- гумові або лабіринтні ущільнення
- закладне мастило на весь термін служби або прес-маслянка для дозаправки
Ключова особливість підшипника UC всередині вузла – сферична зовнішня поверхня, яка дозволяє самовстановлюватися при перекосі вала до 2-3°. Це рятує вузол при незначних похибках монтажу або прогині вала під навантаженням.
Головні переваги перед окремими компонентами
- не потрібно підбирати корпус і підшипник окремо – все вже узгоджено
- заміна займає хвилини: відкрутив болти, зняв старий вузол, поставив новий
- ущільнення і мастило вже в комплекті
- самовстановлення компенсує невеликі перекоси і похибки монтажу
- широкий вибір типів корпусів під різні умови кріплення
Типи корпусів: який підходить для вашого завдання
Це центральний вибір. Тип корпусу визначає, як і куди кріпиться вузол. Помилка тут – і вузол або не стане фізично, або кріплення виявиться ненадійним.
UCF – фланцевий квадратний
Чотири кріпильні отвори по кутах квадратного фланця. Монтується на горизонтальну або вертикальну площину.
Підходить коли:
- є рівна монтажна поверхня: рама, стінка, плита
- навантаження помірне або середнє
- потрібна максимальна жорсткість кріплення
Найпоширеніший тип. Якщо немає специфічних вимог до кріплення – починайте з UCF.
UCP – підвісний (з овальним основою)
Два кріпильних отвори, витягнута овальна основа. Дозволяє регулювати положення вузла вздовж осі кріплення при монтажі.
Підходить коли:
- кріплення знизу або збоку конструкції
- потрібна регулювання при натяжці приводного ременя або ланцюга
- монтаж у важкодоступному місці, де зручніше два болти, ніж чотири
UCFL – фланцевий з двома отворами (пілотний)
Вузький видовжений фланець із двома кріпильними отворами по боках. Займає мінімум місця по висоті.
Підходить коли:
- обмежений простір для монтажу
- вузол потрібно розмістити близько до рами або стінки
- застосування в сільськогосподарській техніці та компактних механізмах
UCTU – натяжний
Корпус із прорізом і регулювальним гвинтом, що дозволяє зміщувати вузол для натяжки.
Підходить коли:
- натяжна станція конвеєра або приводного ременя
- потрібне регулярне регулювання натягу без повного демонтажу
UCPA – регульований кутовий
Корпус із можливістю кутового регулювання до 15° у вертикальній площині.
Підходить коли:
- вал розташований під кутом до монтажної поверхні
- є конструктивний перекіс, який не можна усунути інакше
Коротка таблиця вибору
| Тип | Отворів | Де монтується | Головна перевага |
|---|---|---|---|
| UCF | 4 | Площина, рама | Жорсткість, універсальність |
| UCP | 2 | Знизу, збоку | Регулювання положення |
| UCFL | 2 | Обмежений простір | Компактність по висоті |
| UCTU | 2 | Натяжні станції | Регулювання натягу |
| UCPA | 4 | Кутове кріплення | Компенсація кута |
Як читати маркування корпусного вузла
Розберемо на прикладі: UCF 205
- UC – тип підшипника всередині: самовстановлювальний кульковий
- F – тип корпусу: фланцевий квадратний
- 2 – серія підшипника: середня
- 05 – код діаметра вала: 05 × 5 = 25 мм
Тобто UCF 205 – це фланцевий квадратний вузол під вал діаметром 25 мм із підшипником середньої серії.
Ще один приклад: UCP 208
- UCP – підвісний корпус
- 2 – середня серія
- 08 × 5 = 40 мм – діаметр вала
Додаткові позначення в маркуванні
Після основного номера можуть стояти суфікси, що уточнюють виконання:
| Суфікс | Значення |
|---|---|
| -2RF | Підвищений захист ущільнень |
| G | Прес-маслянка для дозаправки мастила |
| SS | Нержавіюча сталь корпусу |
| FA | Продовольче виконання (харчова промисловість) |
Матеріал корпусу: чавун, сталь або полімер
Матеріал корпусу – не просто питання міцності. Він визначає, в яких умовах вузол буде надійно працювати, а в яких – швидко вийде з ладу.
Сірий чавун – стандарт для більшості задач
Найпоширеніший матеріал. Добре гасить вібрацію, має достатню міцність для більшості промислових навантажень, недорогий у виробництві.
Вибирайте чавун коли: стандартне промислове середовище, помірна вологість, відсутність агресивної хімії і ударних навантажень.
Сталь – для ударних навантажень
Сталевий корпус витримує удари і динамічні навантаження, при яких чавун може тріснути. Важчий і дорожчий, але там де є ризик удару – єдиний правильний вибір.
Вибирайте сталь коли: будівельна техніка, гірничодобувне обладнання, дробарки, вібраційні установки.
Полімер (термопластик) – для агресивного середовища
Не кородує, хімічно нейтральний, легший за метал. Допустимі навантаження нижчі, ніж у металевих аналогів, але в умовах агресивного середовища – незамінний.
Вибирайте полімер коли: харчова і фармацевтична промисловість, хімічні виробництва, морське середовище, умови постійного контакту з водою або мийними засобами.
Тип фіксації підшипника в корпусі: ексцентрик або стопорні гвинти
Підшипник у корпусному вузлі потрібно зафіксувати на валу. Спосіб фіксації впливає на надійність і зручність монтажу.
Ексцентрикове кільце (серія HC або EX)
Підшипник фіксується поворотом ексцентрикового кільця відносно внутрішнього кільця. При затягуванні кільце заклинює на валу.
Переваги: рівномірний розподіл зусилля затяжки по валу, менший ризик пошкодження поверхні вала. Недолік: при реверсному обертанні може самовільно відпускатися – потрібна стопорна шайба.
Підходить для: однонаправленого обертання, валів із підвищеними вимогами до поверхні.
Стопорні гвинти (серія UC)
Два гвинти вкручуються через внутрішнє кільце і впираються у вал. Проста і надійна фіксація.
Переваги: надійно тримає при реверсному обертанні, простий монтаж і демонтаж. Недолік: гвинти залишають вм’ятини на валу – при частих замінах поверхня вала зношується.
Підходить для: реверсних механізмів, стандартних умов, де вал не потребує ідеальної поверхні.
Практична порада. Якщо заміна вузлів планується часто – розгляньте ексцентрикове кільце. Якщо вузол ставиться надовго і є реверс – стопорні гвинти надійніші.
Монтаж корпусного вузла: покроково від вала до болта
Навіть простий у конструкції вузол можна встановити неправильно. Ось послідовність, яка виключає типові помилки.
Крок 1. Підготовка вала Перевірте діаметр вала в місці посадки – він має відповідати номінальному розміру з допуском h6 або j6. Поверхня вала – чиста, без задирків і слідів корозії. Якщо є гострі краї – зніміть фаску.
Крок 2. Підготовка монтажної поверхні Поверхня під корпус має бути рівною і чистою. Нерівності під фланцем створять перекіс і нерівномірний натяг болтів.
Крок 3. Попереднє встановлення вузла Наденьте вузол на вал, не затягуючи фіксацію. Встановіть усі вузли на валу в попередньо зафіксованому положенні – це дозволить вирівняти їх між собою.
Крок 4. Вирівнювання Перевірте співвісність усіх вузлів на валу. Корпуси мають стояти в одній площині. Відхилення усуваються підкладками під основу корпусу.
Крок 5. Затяжка болтів корпусу Затягуйте болти рівномірно – по діагоналі, у кілька проходів. Момент затяжки – відповідно до рекомендацій виробника для конкретного розміру вузла.
Крок 6. Фіксація на валу Тільки після затяжки болтів корпусу фіксуйте підшипник на валу – ексцентриковим кільцем або стопорними гвинтами. Зусилля затяжки гвинтів – за специфікацією, не «від руки».
Крок 7. Перевірка Прокрутіть вал від руки. Обертання рівне, без заїдань? Вузол встановлено правильно.
Типові помилки при монтажі
- фіксувати підшипник на валу до затяжки болтів корпусу – створює внутрішні напруження
- затягувати болти з одного боку – перекіс корпусу і нерівномірне навантаження
- монтувати на брудний або іржавий вал – абразив одразу потрапляє у вузол
- не перевіряти співвісність при кількох вузлах на одному валу
Обслуговування і заміна
Один із головних аргументів на користь корпусних вузлів – простота обслуговування.
Дозаправка мастила
Вузли з прес-маслянкою (суфікс G у маркуванні) потребують дозаправки за графіком виробника. Мастило подається шприцом через маслянку до появи свіжого мастила з-під ущільнення. Вузли без маслянки заправлені на весь термін служби і не потребують дозаправки.
Ознаки зносу, що сигналізують про заміну
- підвищена температура корпусу при роботі
- шум або вібрація, яких раніше не було
- видимий люфт вала в корпусі
- підтікання мастила через ущільнення
- тріщини або сколи на корпусі
При появі будь-якої з цих ознак – плануйте заміну. Корпусний вузол замінюється цілком, без розбирання: відкрутили болти і гвинти фіксації, зняли старий вузол, встановили новий. Зазвичай це займає 10-15 хвилин.
Саме така простота обслуговування і робить корпусні вузли першим вибором там, де простій коштує дорого, а доступ до вузлів обмежений. Підібрати потрібний тип і розмір під конкретне завдання можна в інтернет-магазині підшипників та промислового обладнання https://promtehimport.com.ua/ – з консультацією фахівця і гарантією на кожну позицію.
Підсумок: як вибрати корпусний вузол за чотирма кроками
Крок 1. Визначте діаметр вала Це перше і головне. Діаметр вала визначає розмір підшипника і весь номер вузла.
Крок 2. Оберіть тип корпусу UCF – є рівна площина. UCP – кріплення знизу або потрібна регулювання. UCFL – обмежений простір. UCTU – натяжна станція.
Крок 3. Оберіть матеріал Чавун – стандарт. Сталь – удари. Полімер – агресивне середовище або харчове виробництво.
Крок 4. Визначте тип фіксації Стопорні гвинти – простіше і надійніше при реверсі. Ексцентрик – бережніше до поверхні вала.
Корпусний підшипниковий вузол – це не компроміс між зручністю і надійністю. При правильному підборі і монтажі він служить не менше, ніж окремі компоненти, але встановлюється і замінюється в рази швидше. Саме тому він давно став стандартом у конвеєрних системах, агротехніці та будь-якому обладнанні, де час обслуговування має значення.
